从空间鼠标到六轴机械臂控制器

一个四连杆的想法

最初我想做一只六自由度的“3D 鼠标”。普通鼠标把手在平面上的移动转成二维坐标；如果能直接测出手在三维空间中的位置，再测出它的朝向，就可以把抓取、移动、旋转这些动作转换为六自由度指令。使用者不需要逐个指定机械臂的关节角，控制器也不必和某一种机械臂绑定。

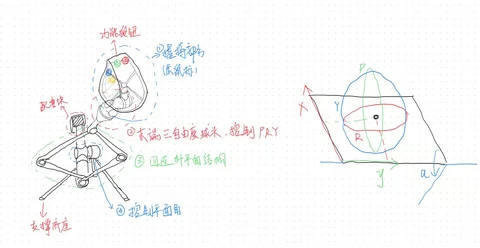

构型参考了 Minverse 一类空间鼠标的思路。我画过一张有些潦草的机构草图：以四连杆承担平面内的伸展和升降，再增加一个空间转动轴，使末端的手柄能在有限工作范围内定位。四根连杆主要用于形成机构约束，实际决定位置的独立角度只有三个。

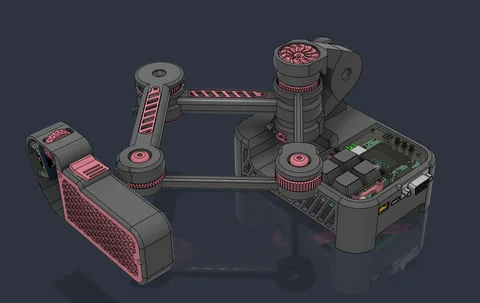

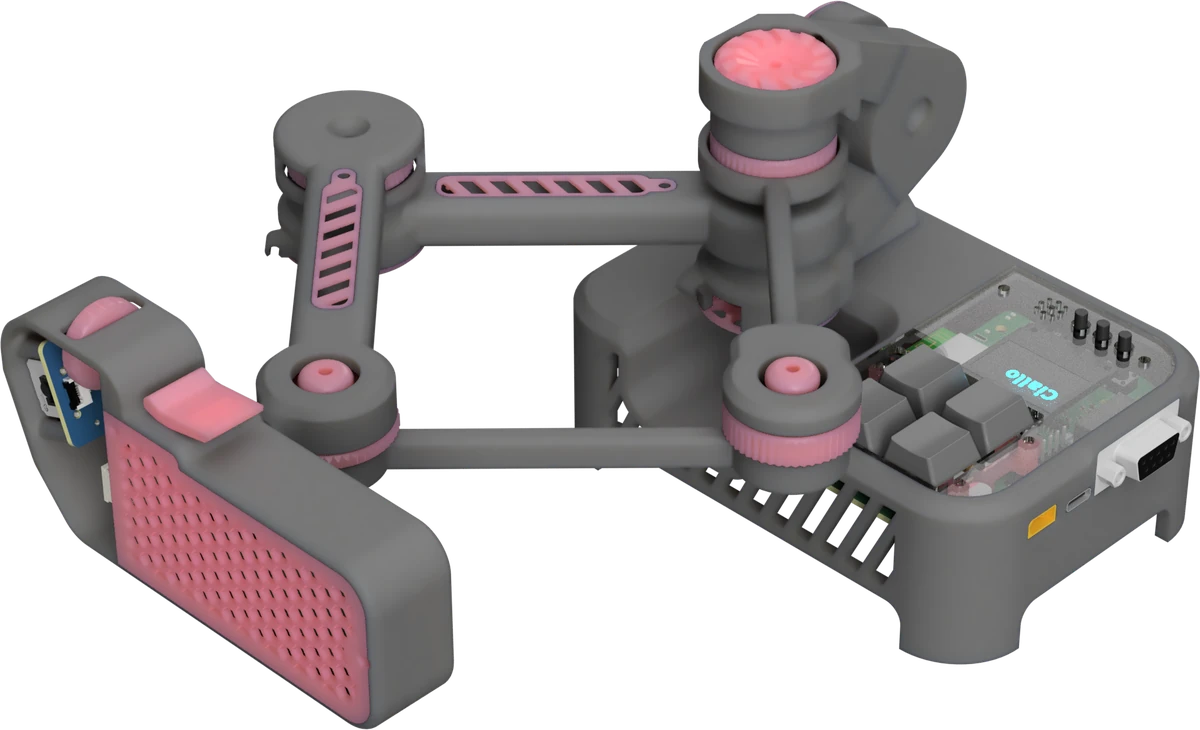

将这个想法变成 CAD 以后，结构很快变得具体：哪里放轴承、哪里安装磁铁和编码器、连杆转到边界时手柄会不会撞到底座，以及怎样让人真正握住它。后来加上的滚轮、摇杆、微动开关与底座快捷键，也让它逐渐有了一台完整输入设备的样子。

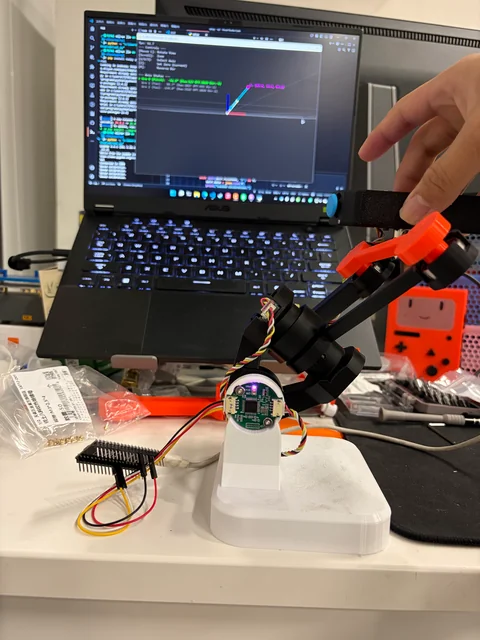

这张早期实物照片是它还在实验桌上联调时的样子：机构与线束还是原型阶段的状态。不过它和后来出现在赛场上的那台设备已经能看出是同一个想法。

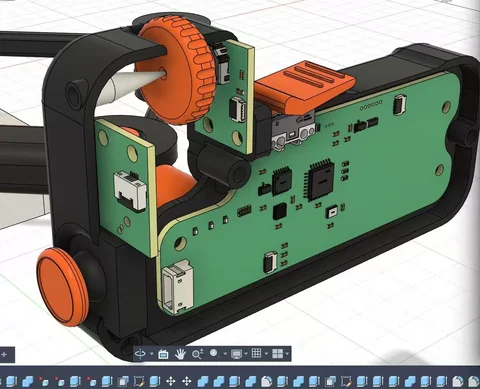

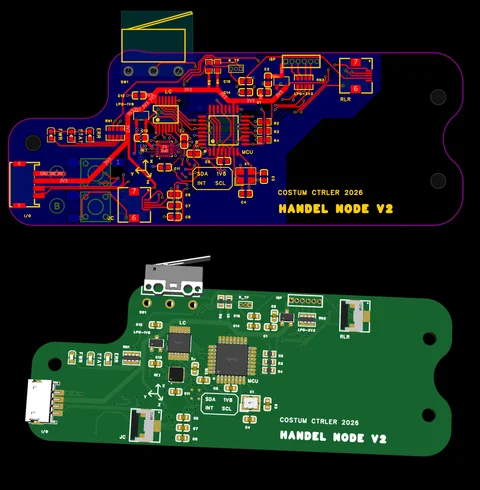

末端手柄并不只有一块电路板：主板之外，我还把滚轮和摇杆分别放在两块副板上。CAD 里这些部件排列得很整齐，外壳与电路的相互制约则要到实际装配时才更明显。

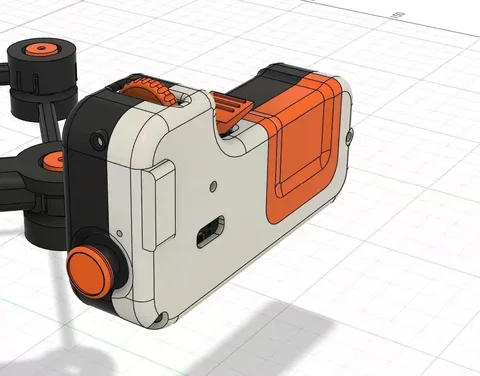

第一代的手柄最初用了全包裹外壳，外形完整，却把三块 PCB、滚轮机构和线束都关在了狭小的内部空间里。

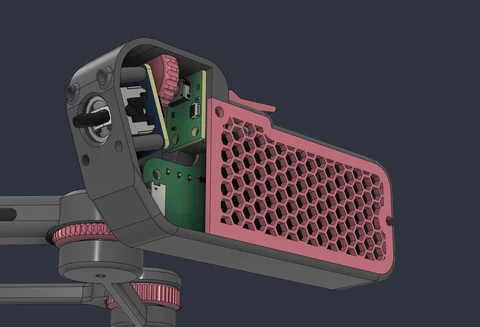

真正开始装配时，整理线缆和返工都很不方便，手柄本身也偏重。后来我把壳体改为蜂窝镂空结构，让内部零件可以从侧面接近。这个版本少了一些“消费电子产品”的完整感，实际装配与维护却舒服得多。

手柄重量在这样一台装置上尤其敏感。它位于连杆末端，质量增加不仅使握持更累，也放大了机构转动时的惯性和受力。这是我第一次比较直观地意识到：机械建模时看起来只是一个漂亮的外壳，到了操作手手里就变成了持续存在的负担。

从三个角度到一组空间坐标

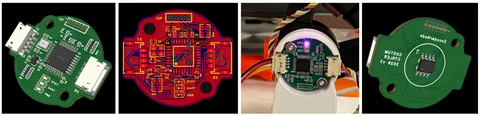

CCtrl V1 的位置测量使用三颗 AS5600 磁编码器。每个转轴附近固定一块自己设计的圆形 PCB，传感器对着随轴转动的径向磁铁；无需机械接触，便能读出一圈 4096 个刻度的绝对角度。理论上每格约为 0.088°，不过控制器最终的空间精度还会受到磁铁偏心、关节间隙和机构装配误差的影响。

主控拿到三个经过零位和方向标定的角度后，可以直接通过机构几何计算出手柄参考点的位置。固件中的有效杆长是两段各 100 mm，另外还有 42.5 mm 的径向偏置。如果把角度记为 θ₀、θ₁、θ₂，计算可以简化成：

r = 42.5 + 100 cos(θ₁) + 100 cos(θ₁ + θ₂)
x = r cos(θ₀)
y = 100 sin(θ₁) + 100 sin(θ₁ + θ₂)
z = -r sin(θ₀)

这里的长度单位是毫米。θ₁ 与 θ₂ 决定连杆在一个平面内如何伸展，θ₀ 再把这个径向位置转到空间中。这个模型很轻量：ESP32 不必解一遍通用机械臂的逆运动学，几次三角函数就足以把编码器读数变成三维坐标。

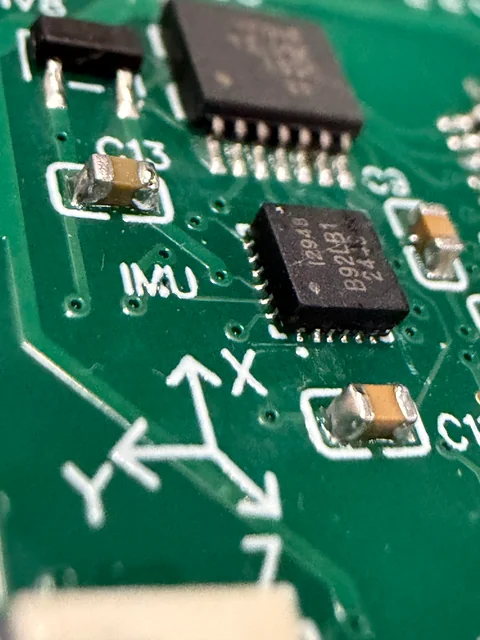

手柄姿态则交给 ICM-20948 惯性测量单元。它能够提供加速度、角速度和磁场数据；实际主路径在 ESP32-S3 上使用 Mahony 四元数滤波，对陀螺仪与加速度计做六轴融合，再输出姿态。磁场数据虽然在链路中保留，当时的实际融合配置没有启用磁力计修正。因此，倾斜方向能够借助重力约束稳定下来，航向仍可能随陀螺仪积分产生漂移。

把位置与姿态分开测量有个直接的好处：我不需要对加速度做两次积分来求位移。惯性积分获得的位置很容易随时间漂移；有机械约束和绝对编码器，手柄在哪里主要由真实机构决定，IMU 只需负责它朝向哪里。

但这个方案也意味着，控制器测得的是人的末端位姿，而机器人必须再想办法实现这个位姿。这两件事之间的距离，后来成了第一代最重要的经验。

四根线串起整台控制器

如果只看传感器数量，CCtrl 的电子架构似乎很简单：三个编码器，一个 IMU，再加几颗按键和摇杆。真正布线时问题就出现了。AS5600 使用 I²C，三个节点地址相同；手柄上还有独立的 IMU、滚轮和开关。若把所有信号线都从末端拉回主控，跨越多个转轴的线束会越来越臃肿，还可能限制旋转范围。

我的办法是给每个节点都放一颗小型 MCU，让它先在局部读取自己的传感器，再用 UART 把数据沿着机构一段段送下去。第一代节点选择了 ATmega328P-AU，主要是考虑到 Arduino 与 PlatformIO 开发生态比较成熟。当时也清楚它的成本还有优化空间，只是第一版更需要尽快把整个系统跑通。

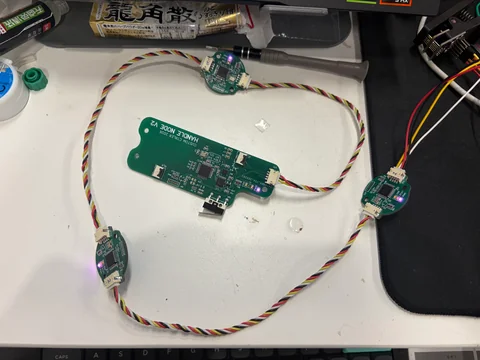

节点之间只需要四根线：3.3 V、GND、串口数据线以及返回路径。主机发出一个包后，包会逐级经过各个节点，最后沿返回链路回到主控。这是一条由 MCU 主动转发的菊花链，而不是简单把四个器件并在一条 I²C 总线上。

上电后的第一件事是枚举。每块板运行同一份节点固件，先判断接上的是 AS5600 还是 ICM-20948，再按照物理连接顺序领取自己的 ID。主机因而能知道链上有多少块板、每块板是什么类型，而不需要为每个节点事先写死地址。之后轮询数据时，各节点在经过的包中追加自己的记录，并重新计算 CRC。

第一代通信速率为 250 kbit/s，三颗编码器加一块手柄最终形成 46 字节的回包。节点上有接收缓冲、转发队列和看门狗；链路超时还会报告断联来源，主控可以重新发起枚举。这些机制未必会出现在外观照片里，却决定了一根松动的线到底是让整台控制器毫无反应，还是留下足以定位故障的信息。

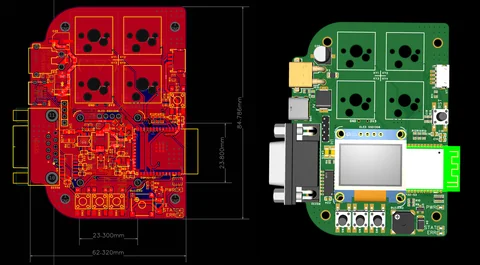

底座的主控采用 ESP32-S3。我为它设计了包括电源、OLED、机械按键、蜂鸣器、状态灯和 RS232 的 PCB；既能通过 USB 供电，也考虑了比赛使用的 6S 电池供电与串口连接。两个核心上的任务分别处理显示交互和业务链路，使菜单动画不会直接阻塞传感器轮询。

主控约以 45 Hz 轮询节点，V1 的对外业务输出则约为 29 Hz。它沿用 RoboMaster 0x0302 命令帧，30 字节载荷中用半精度浮点数装入三维位置和姿态，另外保存按键、摇杆、滚轮、编码器角度及当前输出模式。这样电脑端拿到的已经是可解释的空间输入，而不是一堆原始传感器寄存器。

我也为它做了一个 OLED 菜单。界面基于 WouoUI，磁贴图标用图像生成工具制作后再转为二值图；蜂鸣器甚至可以按音符表播放一段 MIDI 启动旋律。这些东西不会提高机械臂精度，但对一台真正要被人拿起来操作、在赛场上排查状态的设备来说，能看到模式、能听到反馈，比接上串口再猜发生了什么好得多。

播放

播放

当虚拟方块遇上真正的机械臂

难题出现在接入六轴机械臂之后。虚拟方块可以毫无顾虑地移动和旋转，真实机械臂却有各关节的运动范围、速度限制和奇异构型。手柄要求的末端位置虽然在可达空间内，机械臂也未必能沿着这条路径平滑走过去。

我试过把位姿增量通过 ROS 送入机械臂控制链路。开发资料中保留了两个阶段：早期逐帧计算目标位姿，再调用逆运动学；后来改为把相邻两帧的位置与四元数变化转换成速度指令，让 MoveIt Servo 根据机械臂的雅可比矩阵求关节运动。

后者可以把控制写成一个很简洁的关系：末端速度 v 经过雅可比伪逆 J⁺，得到关节速度 q̇ ≈ J⁺v。但当某些构型使雅可比接近奇异时，同样一点末端运动可能对应很大的关节速度。Servo 可以在接近奇异位置时减速或停机；这有助于保证约束，却也会让操作手感到某些方向突然“推不动”。

技术上还能继续优化：调整目标姿态的权重、限制运动增量、改进奇异附近的行为，或换一套适合操作任务的交互策略。我的桥接程序也做过这类处理，比如在出现特定 Servo 警告时进一步削弱角速度，让平移操作更容易保留下来。但它们只能改善一部分症状。对于当时需要快速完成特定比赛任务的操作手，这套“在空间中移动手柄，再由软件猜测机械臂该怎么走”的链路，学习与调试成本依然偏高。

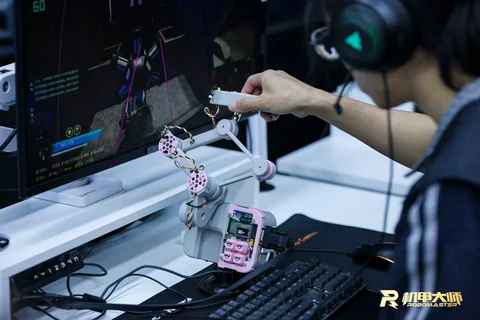

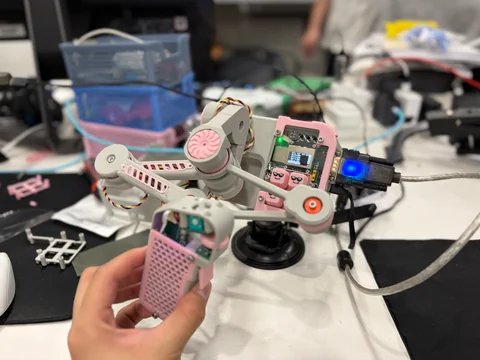

2026 年 6 月，完成粉白配色、镂空手柄和底座固定结构的 CCtrl V1 参加了南部赛区比赛。它确实进入了正式操作间，用于控制工程机械臂夹取能量单元。看着自己从年底开始画的草图真正出现在比赛画面里，当然很有成就感；与此同时，比赛也给了我一个比实验室演示更清楚的判断：作为通用空间输入设备，第一代已经证明了自己的方向；作为当时那台工程机械臂的主要比赛控制器，它还不够顺手。

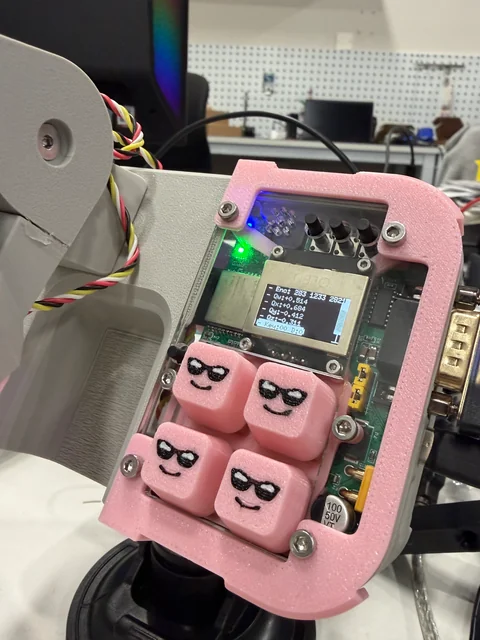

主控板的安装也采用了比较直接的办法：透明亚克力板配合 3D 打印支架完成固定，侧面为连接接口留出空间。这种装配方式方便观察板上的状态，也方便临时检修。

第二代：把控制问题还给关节

分区赛之后，我重新考虑了最初的构型假设。要控制一台六轴机械臂，是否一定要先把人的操作转换为笛卡尔位姿，再交给另一套复杂的逆运动学？如果目标明确，而且比赛更看重操作的可预测性，直接让控制器的六个关节与机器人六个关节建立对应关系，可能更务实。

于是 CCtrl V2 转向了类同构控制器：控制器本身也是一台六关节的被动机构，六颗编码器测量对应转角，接收端再根据机械臂的零位、方向和关节定义完成映射。这样可以把原先必须实时求解的整臂末端位姿问题，转化成更直接的关节输入问题。

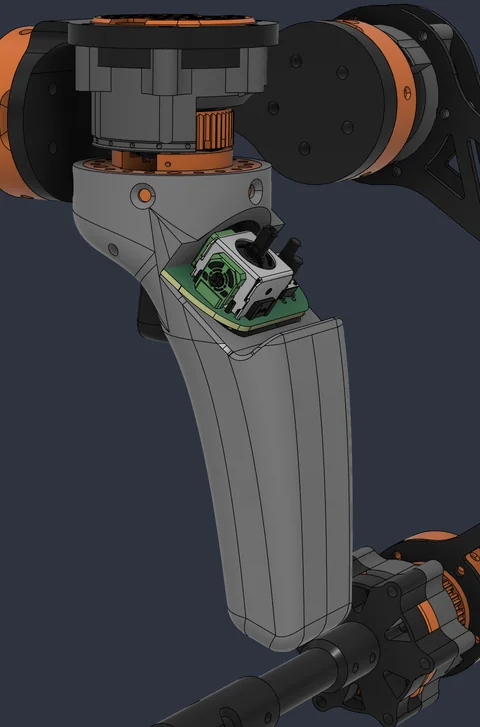

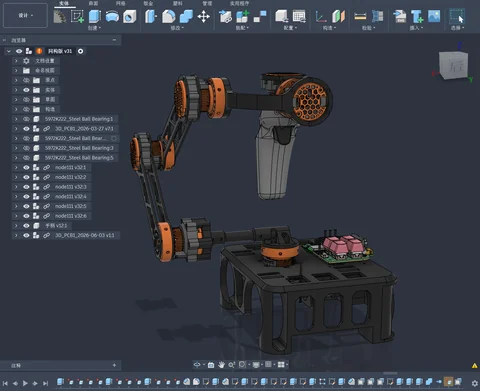

不过，同构不等于照着机械臂缩小一遍。真正的机械臂可以让连杆、腕部和工件占据自己的工作空间，人手却需要在其中握住一个控制器。V2 的 J2、J3 和 J4 因此做了侧向偏移，腾出操作手伸入的空间，再通过末端三轴腕部补回需要的轴系关系。我保留了两段等长连杆的设计，也把握持姿态、关节受力和线束路径一起放进 CAD 中考虑。

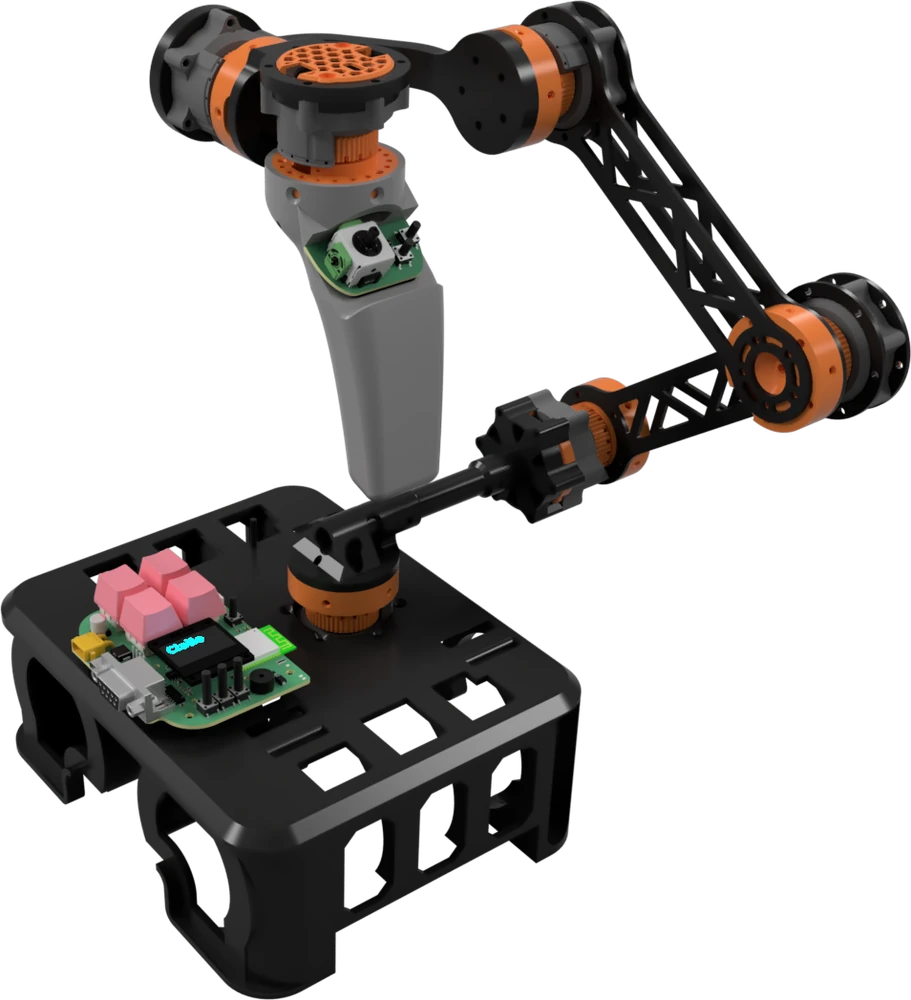

外观也换成了橙黑配色，部分连杆使用碳纤维管和碳纤维板来提高比强度。手柄参考了大疆穿越摇杆一类垂直握持设备的布局，上方留给摇杆，手指自然覆盖按键与扳机。这一代的目标更明确了：它首先是一件要被人连续握持、操作的工具，然后才是一台漂亮的桌面机构。

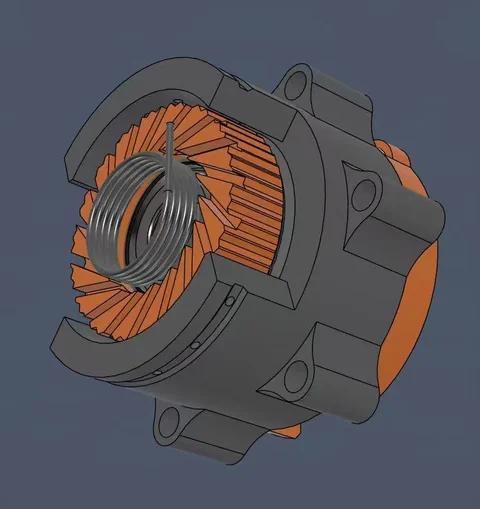

第一代的重量问题也促使我在第二代尽量少使用主动驱动。V2 的关节主要依赖普通轴承和扭簧实现回中或部分重力补偿，而没有把电机力反馈作为这次交付的必要条件。对于操作手来说，扭簧提供的被动力矩已经能在一些姿态下减轻持握负担；对于开发来说，它没有电机驱动器、控制回路和额外布线要调试。

播放

这当然牺牲了主动反馈的可能性：控制器无法由电机主动施加来自机械臂的接触力，也不能根据软件策略随意改变关节力矩。但在那段有限的开发时间里，我更愿意先得到一台轻、稳定、容易维护、操作手敢用的控制器。

没有装进最终版本的滑环

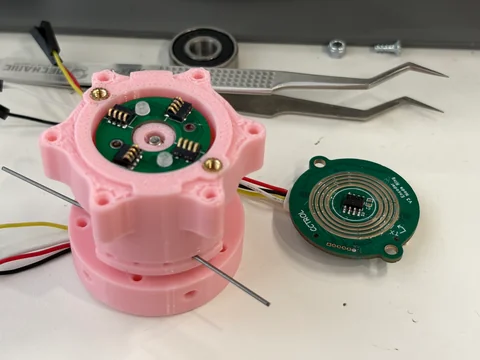

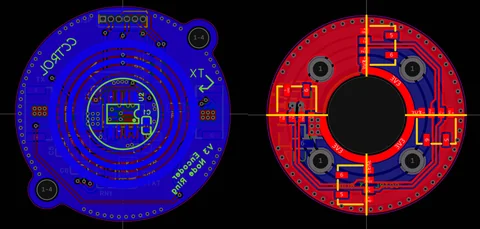

旋转机构总绕不开线缆。V1 已经让我吃到了线束干涉的苦头，所以在 V2 初期，我认真尝试过自己做 PCB 导电滑环：将 AS5600 编码器和同心导电环合在一块板上，再用另一块带弹片电刷的 PCB 接触这些环形铜箔。理想状态下，转轴负责转动，信号和电源从滑动触点穿过，不再被线缆拧住。

我实际测试过导通，沉金表面配合润滑脂的接触表现也符合预期。但做得出导电结构，与能把它可靠地装进高速反复转动、承受侧向力的机构里，差得很远。电刷接触压力、同轴度、安装空间和中心过线都要同时兼顾；试装时甚至出现过滑环中孔磨损线缆的情况。

最后我没有把这套方案用在比赛最终装配上。不是因为电路原理不可行，而是机械集成和维护难度已经超出了它当时能带来的收益。与其带着一个漂亮却需要小心伺候的滑环上场，不如保留传统线束，并通过走线和结构设计控制风险。

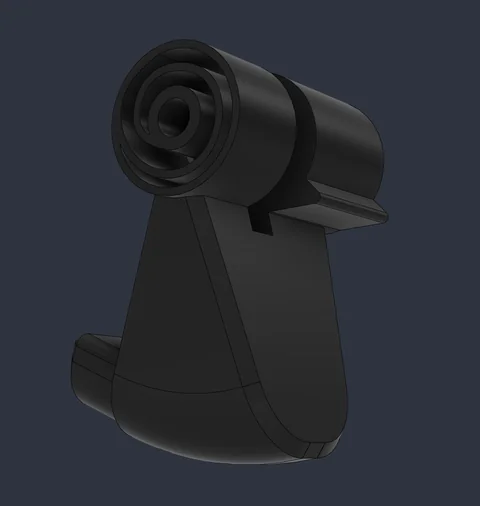

同样的取舍也发生在一些更小的部件上。做手柄扳机时，我不小心弄丢了原本要装的扭簧，索性画了一块带卷曲弹性梁的一体式 3D 打印零件，让弹性变形本身承担回弹。实际按起来效果很好，少了一个需要单独装配的小零件。

播放

这些调整看起来很琐碎，却有一种很具体的工程逻辑：一个组件的价值，要放进整套系统的装配时间、故障风险和操作体验中计算。有时增加一块 PCB 会让系统更整洁；有时删掉一块 PCB，反而是更成熟的决定。

六个编码器，以及比关节角更难的小问题

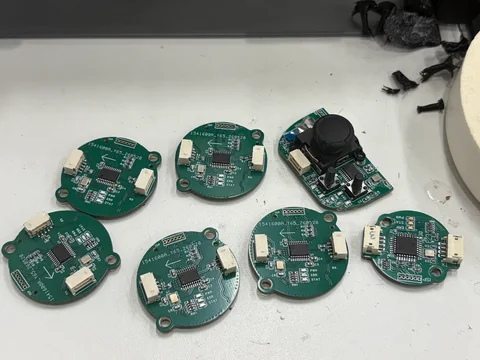

V2 沿用了 ESP32-S3 主板和四线菊花链的基本思想，采样部分则扩展为六个 AS5600 编码器节点和一个手柄节点。为了降低节点成本，我把新节点的主控换成了 CH32V006；第一代的 AVR 固件也保留为另一种兼容构建。对同类 CH32 节点而言，固件会检测本地连接的是 AS5600 还是 TMAG5273，再决定自己作为编码器还是手柄运行。

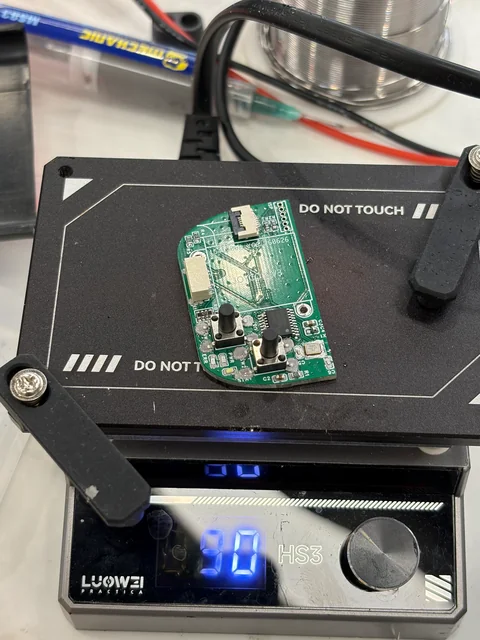

其中的手柄节点还留下了一张焊接时的照片。PCB 平放在小型加热台上，传感器和其他贴片元件正逐渐从设计文件变成实物。

这次的协议也比第一代严谨一些。枚举记录里加入节点类型、平台和能力信息，主机将“物理链路里的节点 ID”和“机械臂的 A1—A6 轴号”分开处理，避免手柄节点插在不同位置就打乱轴号。轮询帧使用版本号、序列号和 CRC16；典型的六编码器加手柄回帧为 68 字节。在 250 kbit/s 的串联转发链上，所有逐段发送的纯线路时间约为 11.4 ms，主控则以约 45 Hz 发起轮询。对外 RS232 输出约为 30 Hz。

六个 AS5600 的读数首先要经过各自的零位、方向标定，再从一圈 0—4095 的原始值转换成有符号角度计数。主控把整组标定保存到非易失存储中，写入时带版本及 CRC 校验。磁场过强、过弱、I²C 失联和读数过期，也分别保留了诊断状态。比赛时需要的不只是“收到一个角度”，还要知道这个角度值是否值得相信。

手柄输入反而是软件细节最多的部分之一。我把摇杆改成了更紧凑的 Joy-Con 规格，并增加了一只线性扳机。扳机没有用传统电位器，而是让一颗 TMAG5273 三轴磁传感器读取随扳机转动的磁铁。直觉上可以拿某一个磁场轴的值直接换算行程；实际测试却发现，靠近全按下位置时，部分轴的数据已经趋于平缓，继续按下的变化主要出现在另外的轴上。

所以最后的扳机模型使用三维磁场轨迹。标定时记录多次按压与释放的数据，把行程整理成 17 个 XYZ 标定点。运行时将新的磁场向量投影到相邻点构成的 16 条线段上，选择距离最近的位置，映射成 0—4095 的扳机行程。实现时使用定点整数运算，整张标定表只需要 102 字节的原始坐标数据。

磁场读数 M = (Mx, My, Mz)
          ↓
寻找 17 个标定点所形成的最近线段
          ↓
计算该线段上的投影比例 t
          ↓
行程 = (线段编号 + t) / 16

这个方法的好处是，不用先假设磁场在某一轴上一定线性，也不要求传感器和磁铁的机械关系恰好符合某个简单公式。它接受实际装配形成的曲线，再用很小的计算量反推操作行程。归档采样和标定工具保存了这段开发记录。

后续排查中，我还发现过一种很隐蔽的零值问题：一段 1350 帧的记录里，扳机输出短暂归零了 19 帧，但这些帧的串口 CRC 和序列号并没有异常。问题出在某些时刻没有有效的手柄采样时，主控把业务值清零了。这等于把“暂时没有更新”误写成“操作者已经松手”。修复后，缺少有效采样时保留上一次可信输入，另用有效位和诊断状态明确告诉下游发生了什么。

我很喜欢这个案例，因为它提醒了我一个在嵌入式系统里容易忽略的区别：数值为零、传感器没有新数据、传感器发生故障，是三件不同的事。 对于一个控制器，误把后两者当成第一种，最终就会变成机械臂上一下毫无缘由的动作。

为了能在现场看清这些数据，V2 增加了一条手动开启的 USB 调试链路。网页可以通过 Web Serial 读取原始角度、校准结果、腕部转换和诊断状态，也能提交校准配置；比赛业务通信继续独立走 RS232。两代虽然沿用同一类 RoboMaster 外层帧，但 V2 的 30 字节业务载荷改成了六轴计数、摇杆与扳机输入，和 V1 的空间位姿载荷并不通用。

一组角度，为什么需要这么多处理

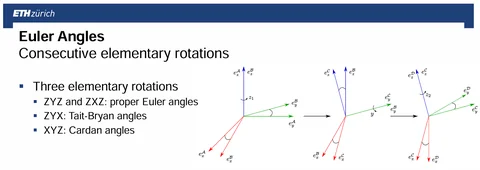

V2 不再求整臂的末端逆运动学，腕部仍留下了一个值得认真处理的问题。目标机械臂的腕部使用 ZXZ 轴系；我为手柄选择的是更适合握持布局的 XZY 轴系。两种表示可以描述相同的空间姿态，但机械转轴的排列方式不同，因此不能直接把 A4、A5、A6 的读数按顺序发给机器人。

固件采用统一的旋转约定，先用手柄后三轴构造姿态，再解算目标腕部的 ZXZ 角度。用旋转矩阵表达，大致就是：

R = Rx(-A4) · Rz(A5) · Ry(-A6)
  = Rz(α)  · Rx(β) · Rz(γ)

矩阵相等意味着描述的是同一姿态，但求出来的 α、β、γ 并不总是唯一的。比如 ZXZ 的 β 接近 0° 时，前后两个 Z 轴几乎重合，此时稳定可观测的是 α+γ，而不是两者各自的绝对值。如果每帧都只按一个固定公式计算，控制器明明转得很平稳，输出角却可能突然跳到另一组相差很大的等价解。

我在 ESP32 的转换中做了连续解分支选择：比较两组等价解与上一帧的距离，优先沿着变化较小的方向走。接近奇异区域时改为维护可观测的角度和差值，并设置进入 3°、退出 5° 的迟滞；离开奇异区后，再以每个输出周期每轴最多 9° 的步长逐渐回到解析结果。J5 的角度还设置了非对称软限位，在接近边界时逐渐压缩输出，而不是突然硬截断。

这些策略不会让欧拉角的奇异性消失。它们解决的是一个更现实的问题：在数学表达本来不唯一的地方，怎样给出一条对机械臂和操作手来说都尽可能连续、可预期的指令路径。

另外，V2 还有一项上电休息位姿保护。主控保存控制器的物理休息姿态，上电后先保持相应的业务输出；当六轴回到预设区域并稳定一段时间，才解除启动门控。这避免了控制器通电时正摆在某个随意姿态，机械臂立即试图跟随它运动。对比赛现场来说，启动过程怎么定义，有时比多增加一种操作模式更重要。

从工作台到比赛桌

临近全国赛，第二代进入了真正的机械臂联调。此时它已不再像第一代那样向机器人发出抽象的空间位姿，而是提供六轴角度与手柄操作量。控制端的结构更接近操作目标，很多动作因而更容易直观对应；代价是它也更依赖目标机械臂的关节定义，通用性比第一代小得多。

播放

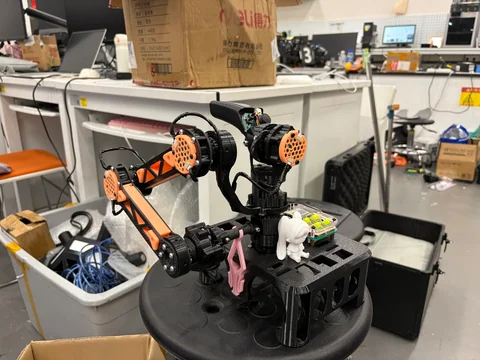

和第一代一样，V2 的最终装配也赶在比赛出发前一晚完成。橙黑配色、碳纤维连杆、三轴腕部、主板和底座终于组成完整的一台机器。放在工作台上，它比第一代更像一件真正面向特定任务的工具。

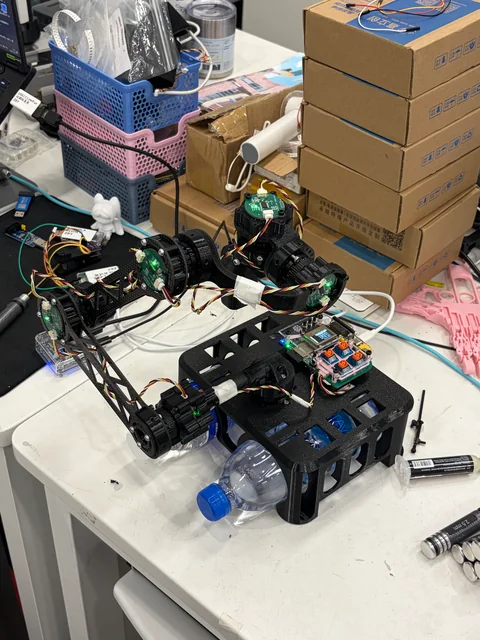

有一个细节很能代表这次迭代。V1 的底座用橡胶吸盘固定，实验室桌面上没什么问题；正式比赛时，操作台铺有鼠标垫，吸盘便失去了作用。V2 我索性换了方案：在底座设计两个矿泉水瓶插槽，使用时插入装满水的瓶子作为配重。

矿泉水几乎随处可得；运输时瓶子可以清空，使用时再装满，甚至比赛结束后还可以喝掉。这个设计没有复杂的机构，也谈不上什么高深技术，却解决了一个在真实场地里出现、而 CAD 和实验室测试都没有替我解决的问题。

回看 CCtrl 的两代设计，有些地方恰好形成了对照。V1 用四连杆加 IMU 换取通用空间输入，却把更多复杂性留给目标机械臂的控制算法；V2 用六关节测量换取更直接的操控，却必须认真处理腕部轴系、输入标定和实际人机工学。V1 把重心放在运动的表达上，V2 更关心指令怎样在真实机器人上稳定执行。

我不会把第二代理解成第一代的“全面升级”。第一代在虚拟空间交互、不同机械臂的通用输入和空间控制实验上仍有它的价值；第二代则服务于一个具体的比赛目标。它们回答的是两个不同的问题，也各自留下了值得继续做的事情。

如果说这个项目有什么特别的收获，大概是我终于把过去分散学到的 CAD、PCB、嵌入式、通信和机器人运动学，放到了一台必须有人握着、必须能拆装、必须在赛场上工作的设备上。技术方案并不会在屏幕里自动变成好产品。它最终还要经过一把螺丝刀、一束线、一次不太成功的测试，以及真实的操作手。

CCtrl 留给我的最珍贵的东西，正是这些不那么整齐、但确实发生过的开发过程。
